Pin Arduino Uno (Pinout) Lengkap dengan Gambarnya
Dalam beberapa postingan sebelumnya mungkin kamu sudah melihat beberapa penjelasan seputar pin Arduino Uno (pinout) terkait spesifikasi, pengertian, fungsi, dan harganya.
Namun kali ini saya akan fokus di bagian perangkat keras Arduino, lebih tepatnya yang berkaitan dengan pin pada Arduino uno.
Seperti apa Arduino Uno pinout? Arduino Uno pin out merupakan pembahasan detail seputar pin outArduino Uno. Baik itu diagram, fungsi, maupun segala hal yang berkaitan dengannya.
Tanpa banyak basa-basi lagi, yuk sama-sama kita simak penjelasanpinout Arduino Uno R3 bawah ini.

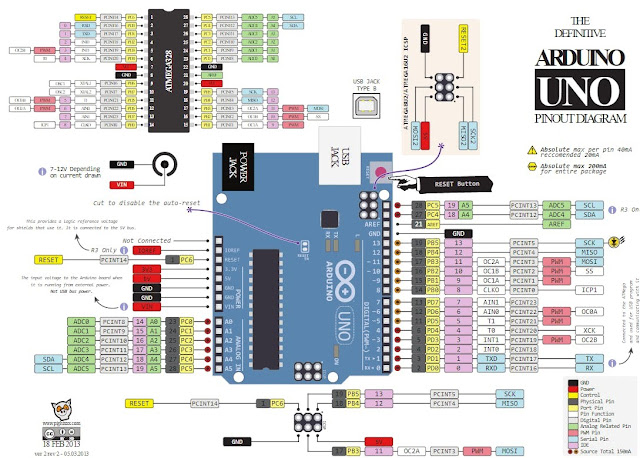

Arduino Uno Pinout Diagram
Pin pin Arduino Uno kurang lebih bisa digambarkan seperti di bawah ini:
Arduino Uno Pin Diagram |
Pinout Catu Daya Arduino Uno
Setidaknya ada 3 cara yang bisa ditempuh untuk memberi daya pada Arduino. yaitu sebagai berikut:-
Power Jack
Power jack atau yang biasa juga disebut DC power bisa digunakan untuk memberi daya pada papan sirkuit Arduino. Umumnya power jack ini terhubung pada adaptor untuk menstabilkan tegangan. Papan sirkuit dapat bekerja pada tegangan 5-20 volt, namun dari pihak Arduino sendiri merekomendasikan untuk menggunakan tegangan 7-12 volt. Tegangan yang melebihi 12 volt dikhawatirkan akan membuat regulator sangat panas. Sedangkan pemberian tegangan di bawah 7 volt kemungkinan akan membuat project tak berjalan baik.
-
Pin VIN
Pin vin Arduino Uno berfungsi memberikan daya eksternal pada papan sirkuit Arduino menggunakan daya eksternal. Untuk masalah tegangannya, kira-kira sama seperti penjelasan pada power jack.
-
Kabel USB
Saat menggunakan kabel USB untuk menghubungkan Arduino ke komputer, Arduino akan mendapatkan tegangan 5 volt.

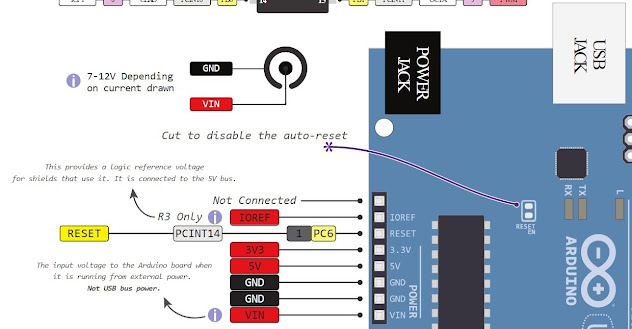

Uno Pinout Arduino |
Di papan sirkuit Arduino terdapat dioda pelindung yang menghubungkan antara kutub positif dari power jack ke pin VIN dengan nilai 1 Ampere.
Besarnya tegangan yang kamu gunakan pada Arduino sangat mempengaruhi jumlah daya yang akan digunakan untuk rangkaian.
Saat kamu menggunakan jack power dan pin VIN untuk menyalakan papan sirkuit, maka kapasitas maksimum yang tersedia bergantung pada regulator 5 dan 3,3 volt di papan Arduino.
- Pin 5 V dan 3,3, pin ini berguna dalam mengatur besarnya daya yang akan diberikan pada komponen eksternal sesuai dengan spesifikasi pabrik, apakah 5 volt atau 3,3 volt.
- Pin GND, di papan Arduino terdapat 5 pin GND yang kesemuanya itu saling berkaitan. Fungsi dari pin ini adalah untuk menutup sirkuit listrik dan menyediakan tingkat referensi logika umum di seluruh sirkuitmu.
- Pin Reset, kegunaan dari pin ini adalah untuk mereset program Arduino agar mulai kembali dari awal.
- Pin IOREF, pin ini berfungsi untuk memberikan referensi tegangan yang beroperasi pada mikrokontroler.
Pinout Analog In Arduino Uno

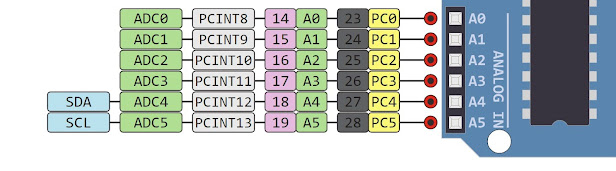

Arduino Pinout Uno Analog |
Pada dasarnya Arduino memiliki 6 pin analog yang semuanya memanfaatkan ADC (Analog to Digital Converter). Pin ini dapat berfungsi sebagai pin input analog maupun sebagai pin input/output digital.
ADC merupakan sirkuit elektronik yang berfungsi mengubah sinyal analog menjadi sinyal digital. Hal ini memungkinkan prosesor yang merupakan perangkat digital bisa mengukur sinyal analog dan menggunakannya melalui operasinya.
Pin A0 sampai A5 memiliki kemampuan membaca tegangan analog. Sementara di Arduino, ADC beresolusi 10-bit yang artinya mewakili tegangan analog dengan 1024 level digital.
Singkatnya ADC mengubah tegangan jadi bit yang dapat dipahami oleh mikroprocessor.
Contoh sederhana dari ADC adalah VoIP (Voice over IP). Tiap smartphone memiliki mikrofon yang mengonversi gelombang suara menjadi tegangan analog.
Yang selanjutnya melewati perangkat ADC yang mengonversi lagi data analog menjadi data digital. Nah, data digital inilah yang nantinya akan dikirim ke penerima melalui internet.
Pinout Digital Arduino Uno
- Pin 1 - 13 pada Arduino berfungsi sebagai pin input/output digital.
- Pin 13 Arduino terhubung ke LED bawaan.
- Pin 3, 5, 6, 9, 10, dan 11 memiliki fitur PWM

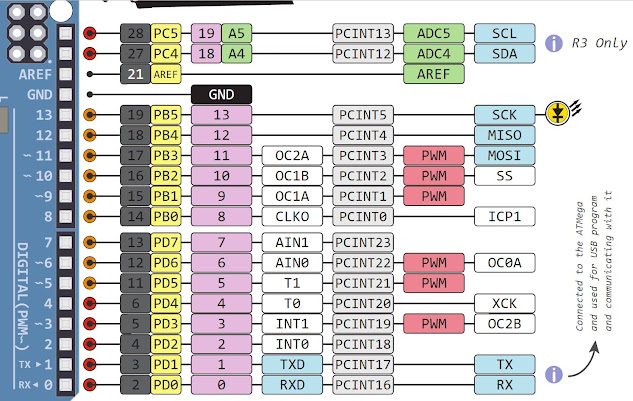

Arduino Uno R3 Pinout Digital |
Apa itu Digital?
Digital bisa dikatakan sebagai cara merepresentasikan tegangan dalam 1 bit, misalnya 1 atau 0. Pin digital di Arduino adalah pin yang memang dirancang untuk dikonfigurasikan sebagai input maupun output. Tergantung kebutuhan pengguna.Pin digital pada Arduino hanya ada dua kondisi, yaitu menyala dan mati. Saat pin dalam kondisi menyala, maka saat itu tegangan nya tinggi (HIGH) yaitu 5 volt, dan saat mati tegangannya rendah (LOW) yaitu 0 volt.
Jadi tahu kan mengapa di script Arduino ada HIGH dan LOW!
Ketika pin digital diatur sebagai output maka hanya ada dua macam tegangan, yaitu 0 dan 5 volt. Sedangkan saat pin ii diatur sebagai input, maka tegangan yang diberikan bisa bervariasi.
Tetapi jika direpresentasikan ke digital tetap hanya ada 1 dan 0. Hanya saja untuk menentukannya diberi 2 ambang batas berikut:
- < 0, 8 volt dianggap 0
- > 2 volt dianggap 1
Apa Itu PWM?
PWM merupakan singkatan dari Pulse Width Modulation, yaitu teknik modulasi yang digunakan untuk menyandikan pesan menjadi sinyal berdenyut.Biasanya PWM digunakan untuk mengatur kecepatan motor DC, Peredupan LED, dan masih banyak lagi.
Ada dua komponen utama dari PWM, yaitu :
- Frekuensi, yaitu berapa lama waktu yang dibutuhkan untuk menyelesaikan satu siklus (periode)
- Siklus Tugas, yaitu berapa lama sinyal tetap tinggi dari total periode. Biasanya siklus tugas berbentuk persentase.

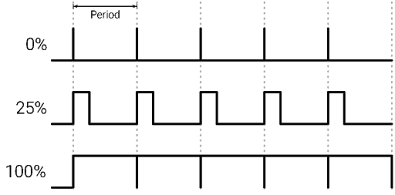

Sementara siklus tugas akan terus berubah-ubah sesuai dengan parameter yang digunakan pengguna. Coba perhatikan ilustrasi berikut ini:
Protokol Komunikasi
Pin digital 1 dan 0 merupakan pin serial Arduino yang biasanya digunakan untuk menghubungkan Arduino ke modul bluetooth.Apa itu Komunikasi Serial?
Komunikasi serial umumnya digunakan untuk saling bertukar data antara papan sirkuit Arduino dan perangkat serial lainnya seperti komputer, display, sensor, dan sebagainya.Setidaknya ada satu port serial pada tiap papan Arduino. Komunikasi serial terjadi pada pin digital (RX) dan 1 (TX) serta melalui USB.
Adanya library software serial dan pin digital memungkinkan Arduino bisa
mendukung komunikasi serial yang membuat pengguna bisa menghubungkan beberapa
perangkat yang mendukung serial dan membiarkan port serial utama tersedia
untuk USB.
Port serial pada perangkat lunak menggunakan sistem interupsi pin-change dalam berkomunikasi. Sudah tersedia library bawaan untuk melakukan komunikasi serial.
Satu-satunya kelemahan dari perangkat lunak serial adalah membutuhkan lebih banyak pemrosesan dan tak dapat mendukung kecepatan tinggi yang sama dengan perangkat keras serial.
SPI juga dapat dipakai untuk menghubungkan 2 perangkat mikrokontroler.
Dalam bus SPI, selalu ada satu perangkat yang dianggap sebagai perangkat master, dan sisanya adalah perangkat periferal.
Pada kebanyakan kasus, mikrokontroler umumnya dianggap sebagai perangkat master. Dan pin SS (Slave Select) bertugas menentukan perangkat mana yang sedang berkomunikasi dengan master.
Biasanya perangkat yang diaktifkan SPI selalu memiliki Uno ISP pinout berikut:
ICSP merupakan singkatan dari In-Circuit Serial Programming. Nama ini diambil dari header pemrograman dalam sistem (ISP).
Ada enam pin ICSP yang tersedia di papan Arduino yang fungsinya untuk memungkinkan pengguna dalam memprogram firmware papan Arduino.
Port serial pada perangkat lunak menggunakan sistem interupsi pin-change dalam berkomunikasi. Sudah tersedia library bawaan untuk melakukan komunikasi serial.
Satu-satunya kelemahan dari perangkat lunak serial adalah membutuhkan lebih banyak pemrosesan dan tak dapat mendukung kecepatan tinggi yang sama dengan perangkat keras serial.
Apa itu SPI?
SPI atau Serial Peripheral Interface merupakan protokol data serial yang digunakan mikrokontroler untuk saling berkomunikasi dengan satu atau lebih perangkat eksternal dalam kondisi seperti bus.SPI juga dapat dipakai untuk menghubungkan 2 perangkat mikrokontroler.
Dalam bus SPI, selalu ada satu perangkat yang dianggap sebagai perangkat master, dan sisanya adalah perangkat periferal.
Pada kebanyakan kasus, mikrokontroler umumnya dianggap sebagai perangkat master. Dan pin SS (Slave Select) bertugas menentukan perangkat mana yang sedang berkomunikasi dengan master.
Biasanya perangkat yang diaktifkan SPI selalu memiliki Uno ISP pinout berikut:
- MISO (Master In Slave Out), yaitu baris untuk mengirim data ke perangkat master.
- MOSI (Master Out Slave In), yaitu baris master untuk mengirim data ke perangkat periferal.
- SCK (Serial Clock), yaitu sinyal jam yang dihasilkan oleh perangkat master untuk menyinkronkan transmisi data.
Apa Itu I2C?
I2C merupakan protokol komunikasi yang biasa juga disebut I2C bus. Protokol ini dirancang khusus untuk memungkinkan komunikasi antar komponen dalam satu papan sirkuit. Pada I2C ada dua kabel yaitu:- SDA (Serial Data), adalah jalur yang digunakan untuk mengirim data.
- SCL (Serial Clock), adalah garis jam yang dirancang untuk menyinkronkan transfer data.
- Pin AREF, berfungsi sebagai tegangan referensi untuk input analog.
- Pin INTERRUPT, terdiri atas INT0 dan INT1 pada Arduino.
- Interupsi eksternal, yaitu interupsi sistem yang terjadi pada saat ada gangguan luar. Kegunaan interupsi ini secara umum yaitu untuk membaca gelombang persegi yang dihasilkan encoder atau membangunkan prosesor dalam peristiwa eksternal.
ICSP Arduino Uno Pinout

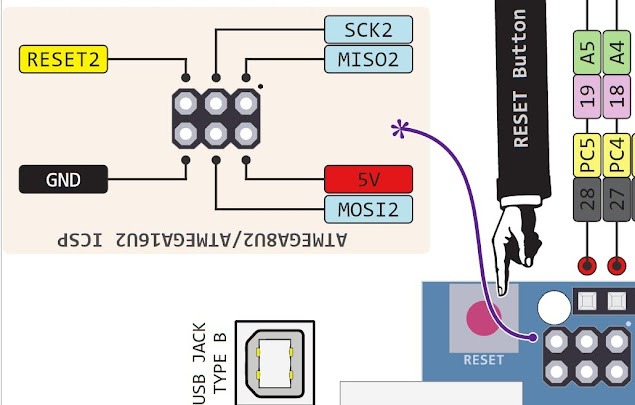

Pin ICSP Arduino Uno Pinout |
ICSP merupakan singkatan dari In-Circuit Serial Programming. Nama ini diambil dari header pemrograman dalam sistem (ISP).
Ada enam pin ICSP yang tersedia di papan Arduino yang fungsinya untuk memungkinkan pengguna dalam memprogram firmware papan Arduino.
